產品介紹

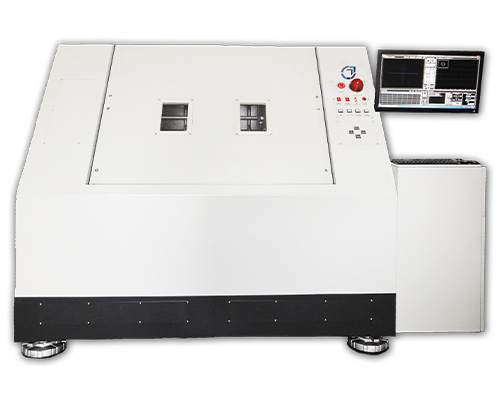

X-RAY 自動量測機

  • 用於全自動量測
  • 採用 200 萬畫素數位取像模組
  • 單畫面量測:可掃描 0.5 mm ~ 5 mm 圓直徑
  • 測量精度:在有效測量範圍的任何位置 ±10 um ( 銅厚 1 oz 以上 )
  • 極佳的影像處理能力 在厚板低對比的情況下,依然能精確的量測靶標的尺寸與中心位置
  • 雙環 / 多層環 全自動層偏量測 可全自動精確的量測層偏量 已進行製程的修正
  • 即時影像畸變校正 可充分即時消除影像的變形量
  • 使用者可以由 ( 鑽孔 drill 檔 或 Gerber 274X ) 載入量測點位
  • 點或靶的座標值、點到點距離量測、漲縮量計算

機器規格

X-Ray Tube
50 kV 經濟型 針對薄板,銅厚 1 oz 以上,精度較不要求
80 kV 平衡型 針對多層板,銅厚 0.5 oz,希望精度較高
130 kV 高穿透型 針對 50 層以上的超厚板
( 行程、規格等皆可依客戶需求客製化 )

圖片說明

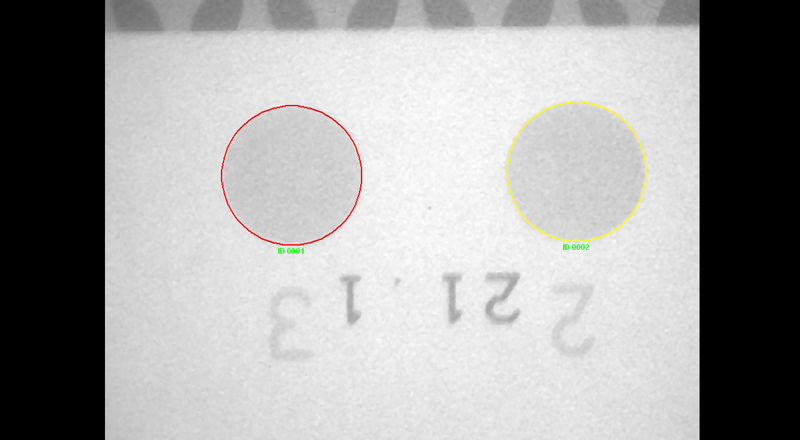

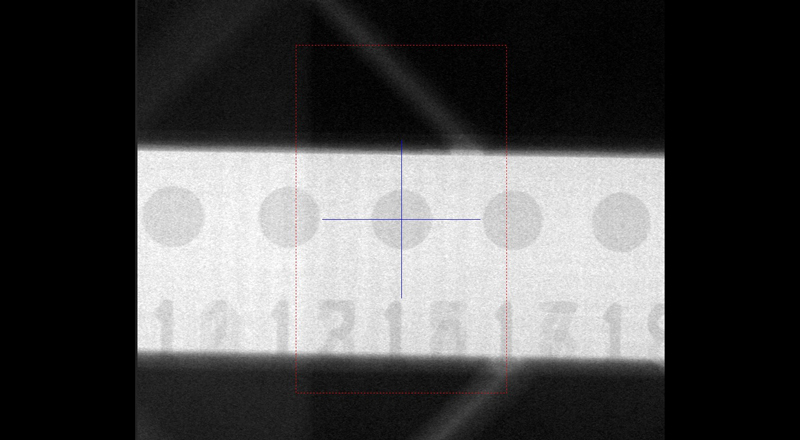

低對比依然能偵測到影像
