產品介紹

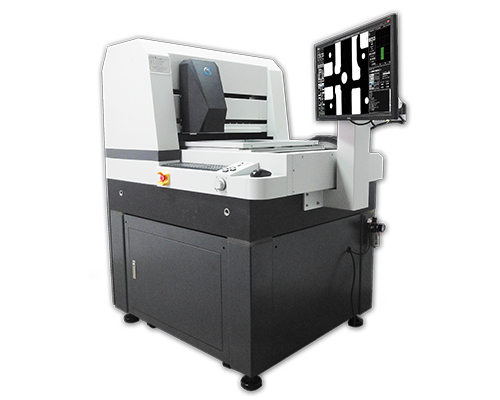

CCD 成型掃描檢查機

  • 集成了二次元 + AOI 在同一軟件及設備上
  • 任意孔或板邊到表面金的圓或邊的尺寸
  • 檢測 V-Cut 的位置和寬度
  • 全自動量測外觀和尺寸檢查,減少人為造成的測量誤差
  • 報表可顯示最大值、最小值、平均值、CPU、CPL、CPK 等主要統計值
  • 可自動量段差
  • 位置度、輪廓度、平行度、垂直度亦可量測
  • 最佳化 小弧量測演算法
  • 具有線外離線編輯的功能,不占用機台時間
  • 可客制化報表輸出 CSV 格式檔

機器規格

3.45 um 高精度型 以量測精度為主,可量測軟硬複合交界位置
6.9 um 均衡型 兼具量測速度與精度
11.5 um 高速型 以量測速度為主,快速得知尺寸
( 針對不同客戶 / 站別的需求所開發 )

圖片說明

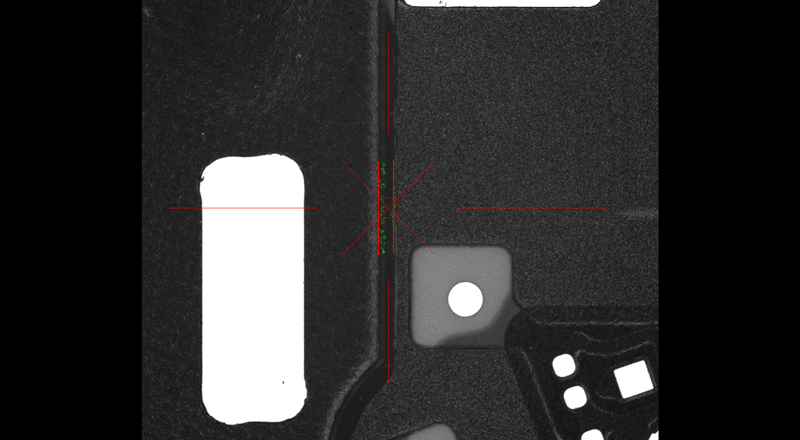

自動量段差

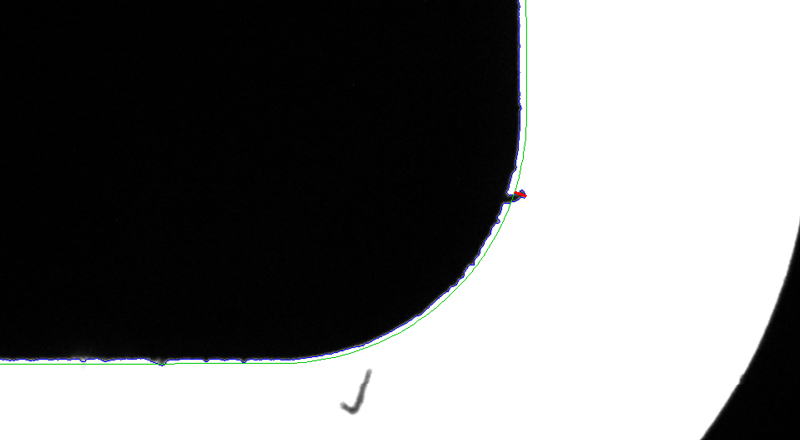

輪廓度亦可檢查

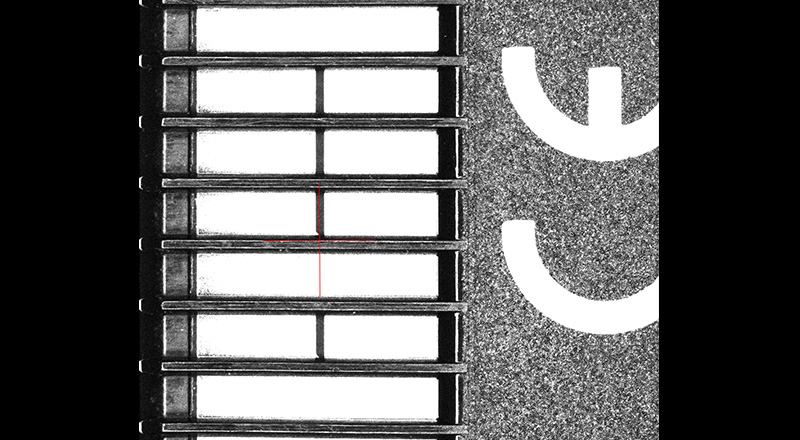

快速檢測每根金手指的尺寸

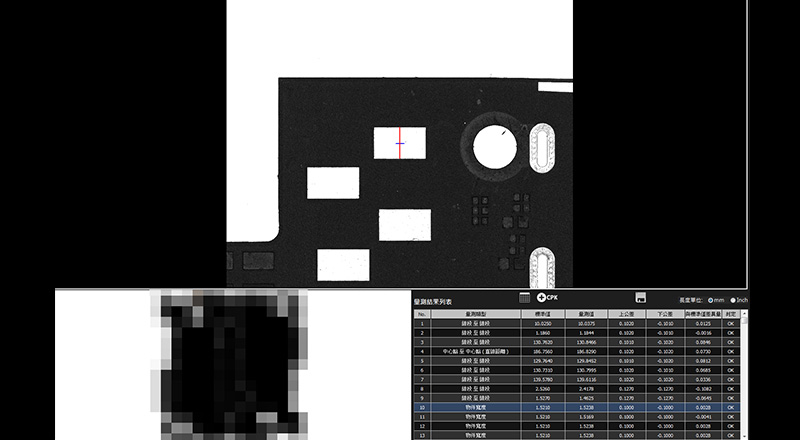

一鍵量測 PAD 寬度

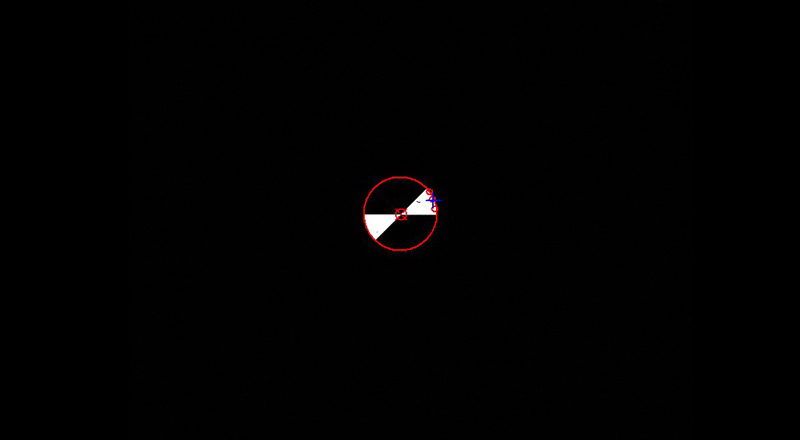

半徑 500 um 1 / 8 弧
量測精度 < 30 um
