產品介紹

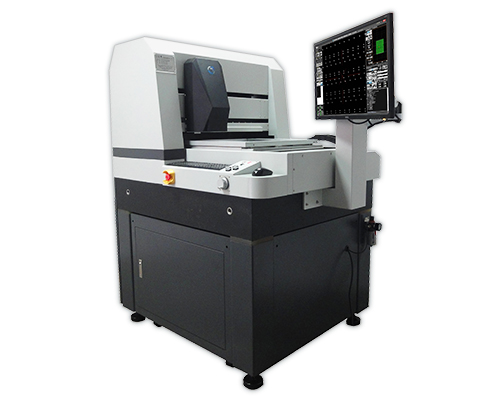

鋼板檢查機

  • 最小檢查孔徑 20 um
  • 比對 CAM 檔跟鋼板,檢查圓、正方形、長方形、圓槽孔以及多邊形的尺寸大小及絶對座標值
  • 量測功能:圓直徑、中心座標、四方形的長寬尺寸、圓中心與圓中心的距離、四方形中心與四方形中心的距離、圓中心與四方形中心距離
  • 標準資料與實際影像比對,比對結果差異部分,利用不同顏色顯示

機器規格

量測範圍 標準款 300 x 400 ( mm )
網框高度 15 ~ 40 ( mm )
影像解析度 1.72 um  / 3.45 um
重覆精度 3σ ≦ 2 um / 3σ ≦ 4 um @22 ± 2 °C
( 實際規格依客戶需求為準 )

圖片說明

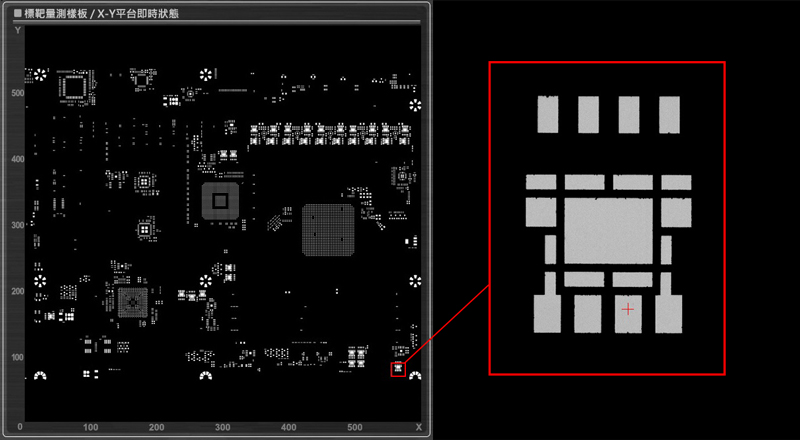

近千個尺寸,2 分鐘以內量測檢查完畢

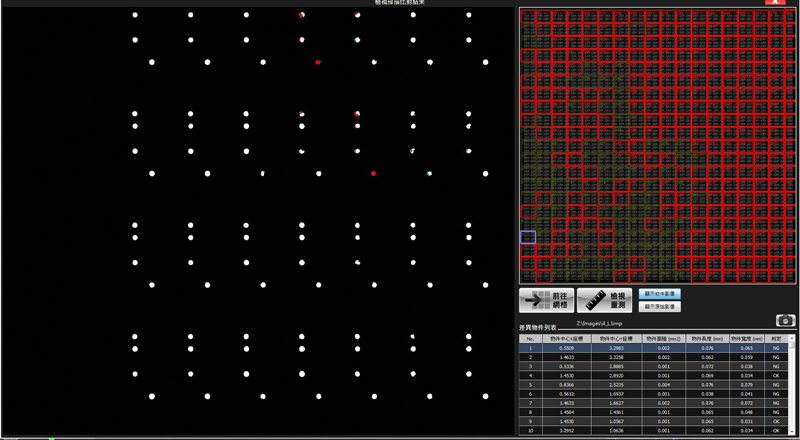

170 x 170 mm,共 20 萬個孔,70 秒內比對檢查完畢
