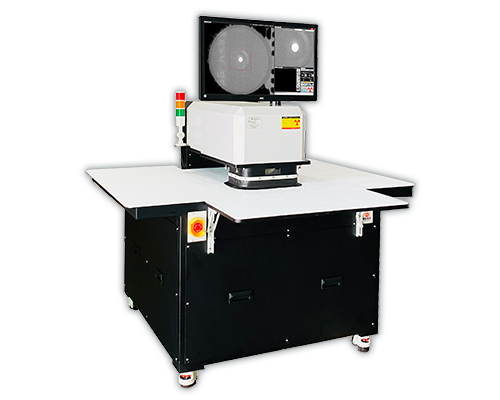

X-RAY 手動檢查機
- 用於手動層偏檢測
- 採用 200 萬畫素數位取像模組
- 單畫面量測：可掃描 0.5 mm ~ 5 mm 圓直徑
- 高張數套疊的情況下依然不拖影 使用上更方便 移到哪看到哪 不用等
- 極佳的影像處理能力 在厚板低對比的情況下，依然能精確的量測靶標的尺寸與中心位置

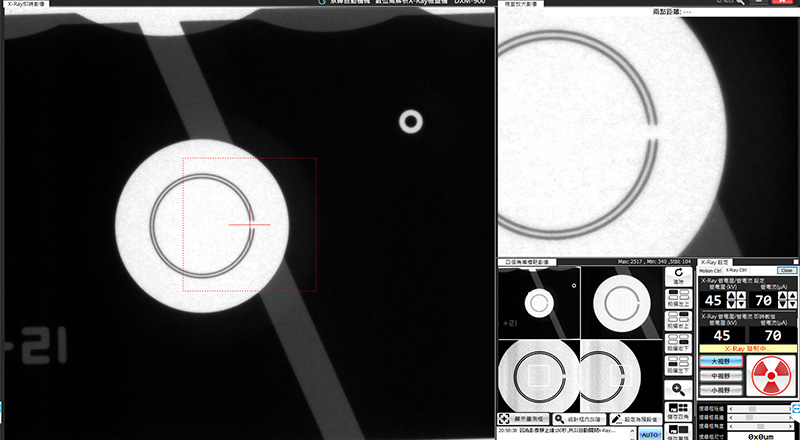

- 雙環 / 多層環 全自動層偏量測 可全自動精確的量測層偏量 已進行製程的修正
- 即時影像畸變校正 可充分即時消除影像的變形量
| X-Ray Tube | |
|---|---|
| 50 kV 經濟型 | 針對薄板，銅厚 1 oz 以上 |
| 90 kV 平衡型 | 針對多層板或需要高解析影像，銅厚 0.5 oz |

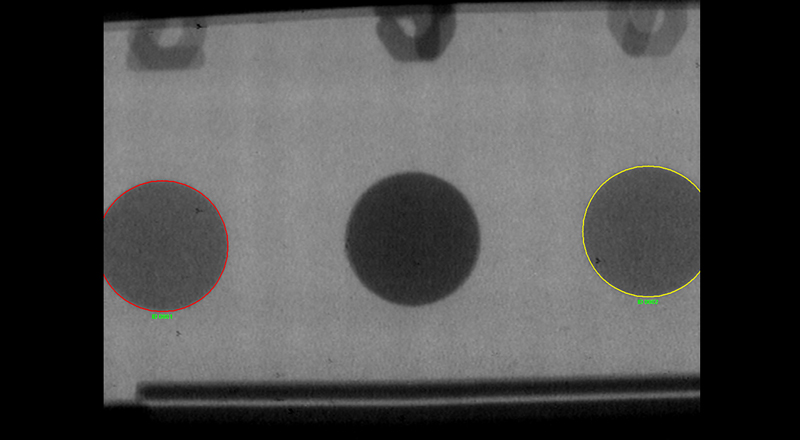

單畫面量測

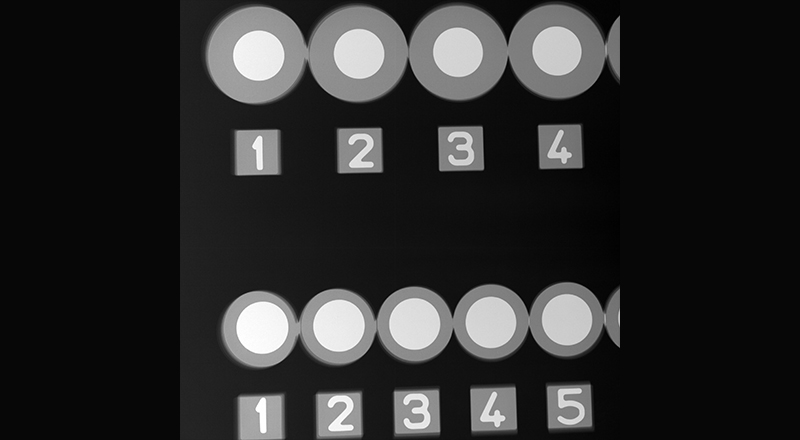

高解析影像

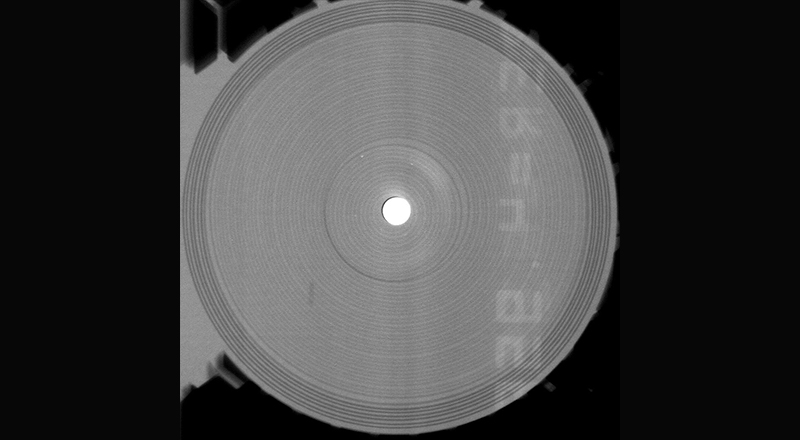

多層板 視野範圍 20 x 20 mm
