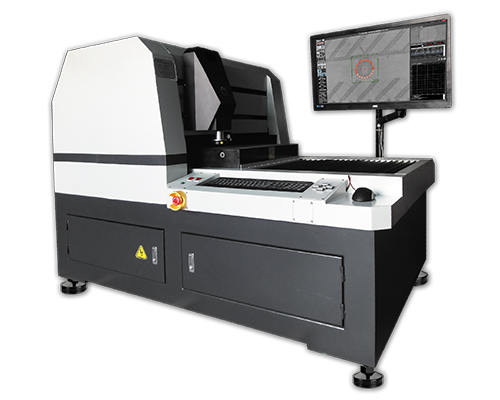

高精度漲縮檢查機
- 量測功能：圓孔或圓靶直徑 / 半徑、圓孔或圓靶距離量測 ( 可忍受標靶不完整 )
- 漲縮量測：量測漲縮量
- 鑽孔檔位量測：載入量測檔後自動量測孔位
- 漲縮可分 3 種不同組群
- 每片 PCB 量測完成會顯示在螢幕上為哪一組群
- 計算標靶中心座標
| 台面測量範圍 | 標準款 600 x 700 ( mm ) |
|---|---|
| 單點量測重複精度 | ± 1.5 um |
| 畫面視野範圍 | 4.2 x 3.5 mm |
| 影像畫面解析度 | 1.725 um |

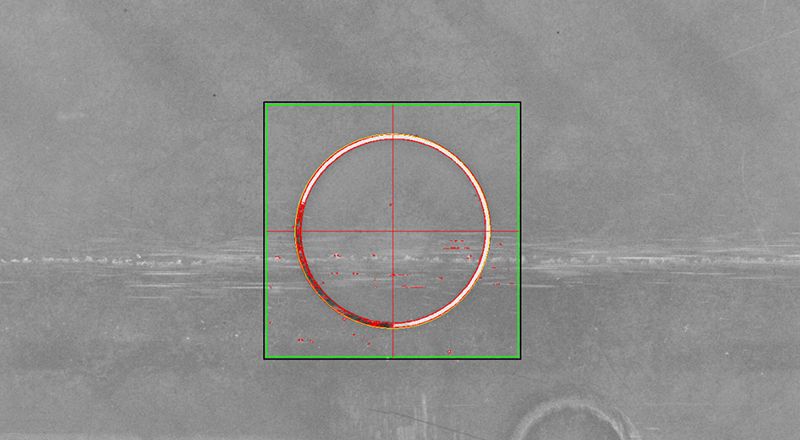

可忍受標靶不完整

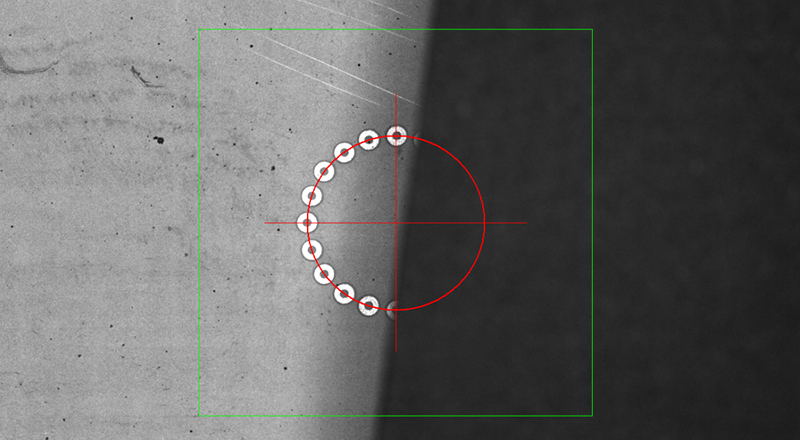

可忍受標靶不完整

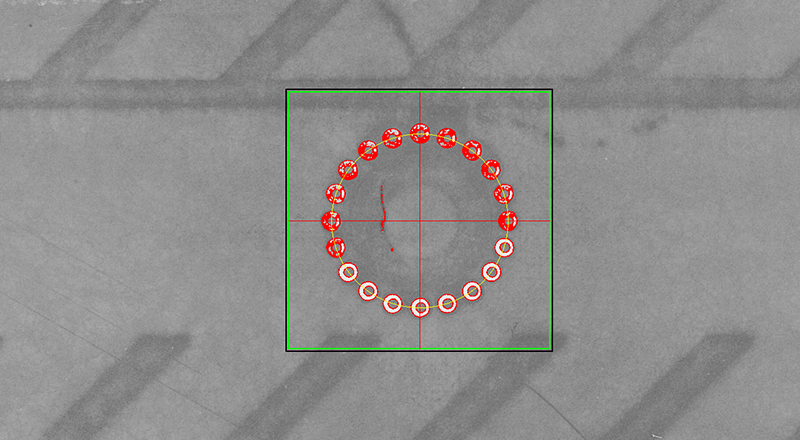

可忍受標靶不完整
